| MOQ: | 1 |
| 価格: | negotiable |
| 標準パッケージ: | カートンボックス |
| 配達期間: | 90 日 |
| 決済方法: | L/C、T/T、D/P、D/A |
| 供給能力: | 1セット/セット 15~35日ごとに |

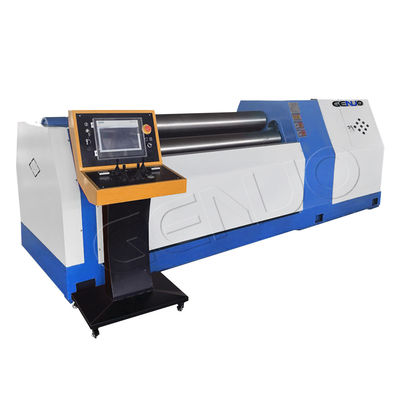

GENUO液圧 CNC HC4Rシリーズ 4 ローラープレートローリングマシンは,プレートの端の前折り機能と,CNCローリング機能を持っています.それは,一度に金属プレートを供給することができます,そして,頭を回さずに,前折りとロール形成を完了することができます..
機械の上部作業ロールは主駆動ロールで,下部ロールと両側が水力的に駆動されます.リフトの移動は,コンピュータによって制御され,自動的にレベル化されます. 画面表示は ±0.1mm の同期精度を示します. 転覆ベアリングボディの傾斜とリセットは水力伝送です.上部ロールのバランスはバランスメカニズムを備えていますローリングされた作業部件を簡単に取り出すことができる.いつでも移動できる移動可能な独立コンソールがあります.機械は安全ロック装置を装備し,安全です.
この装置は全機能で高精度で使いやすい操作により,現代的な理想的なCNC巻き装置です.エネルギーで円形や弧形の作業パーツをローリングするための理想的なモデルです輸送,石油,化学,ボイラー,造船,水力発電,金属構造産業
| 標準装備 | 選択可能な装備 |
|---|---|
| ▲ SIEMENS PLC コントローラー,タッチディスプレイ | △シエメンス 制御システム |
| ▲ 42CrMo 固形鍛造ロール | △ 中部と横の支柱 |
| ▲シュナイダー&オムロン電気部品 | △自動積載・卸載システム |
| ▲ YUKEN 液圧バルブ,NO.K シールリング | △ モーター付き食用テーブル |
| ▲ NSK 双列球状ロールベアリング | △ 横のモーターロール |
| ▲ タマガワ精密回転エンコーダー | △ 熱圧ロールの規定 |
| ▲シエメンスのメインモーター,サニーポンプ | △ 統合溶接システム |
| ▲ iNi液圧モーター,ペイカ惑星減速機 | △自動潤滑システム |
| ▲ 車輪に搭載された移動制御コンソール | △自動噴射機 |
| ▲ 中央化手動潤滑 | △ カスタマイズされた色 |
|
作業ローラー
ロールは,ローリングマシンの最も重要な部品であり,その品質と性能は,サービスに直接的な影響を及ぼします 作業ロールは,高強度高品質の鋼42CrMo材料で作られ,鍛造,粗工化,冷却,テンパー,HB240 ~ 300中間周波数消化 HRC47-58 の後に仕上げJB/ZG4289-86 ロール鋼規格に従って,完全に機械的性能を保証するために,厳格にロール鋼の製造に使用されます. |
|
電気部品
ドイツ シエメンスの電気部品は,機械の安定した動作を保証します.合理的なライン接続と配置は,故障率を大幅に削減します.液圧バルブグループの統合制御モジュールは,スライディングブロックをスムーズに正確に移動させる操作員や機械の部品は 保護をしていました
|
|
CNC制御システム
シエメンスのCNC制御とPLCのおかげで 優れたHMI操作インターフェースで 曲がり機を自由に動かせますSIEMENS スマートラインは,制御システムで機械の動作を監視するためのユーザー向けのフレンドリーなインターフェースを提供します.
GENUO ローリングマシンには,特別な独立操作パネルと自動ローリングプログラムがあり,一ボタンの操作を実現できます.この機械は,自動的にローリングと形成することができます.
強力なデータストレージとリコール機能 自動ロールの詳細な仕様のための何百ものプログラムこのシステムは,手動操作プログラムと互換性があり,必要に応じて手動操作することができます..
同時に,設定ソフトウェアは,公式管理,セキュリティレベル管理,言語管理など,さまざまな機能をユーザーに提供します.
ローラー回転
水力モーター - 惑星ギアボックス - 作業ロール
上部ロールは4ロールの曲がり機械の駆動ロールです.上部ロールの独立した水力モーターと高動力箱は,直接接続されています ((直),中間ギアトランスミッションを通らない最もエネルギー省エネのメソッドです
水力モーターは,ブレーキを直動させ,ブレーキを曲がる前の状態で正確に停止させる.
水力系
各オイル回路は,圧力を制御するために2つのリレフバイブで路由されます.各オイル回路の最大設定圧力は25MPaです.これは主にメインシリンダーの圧力を制御します.そして,もう一方のリレフバルブが 16 MPa に設定されています.主に転覆シリンダーとバランスシリンダーの圧力を制御するために,各移動作業ロールの両端にある主要なオイルシリンダーの同期精度を確保するために,高精度の移動センサーが左側と右側のラックと傾斜フレームに設置されています.圧感センサーを介して,マイクロコンピュータ制御システムは,主要油筒ピストンの動きを検出し,調整し,両作業ロール端の精度を達成します.
私たちの水力システムの利点:
a. 独特の前放出技術が採用され,効果的に水力ショックを回避し,寿命を改善
パイプラインとシール
液圧部品は,日本YUKENとNO.Kブランド,高品質のパーツを採用して,
水力システムの安定性
液圧システムの各入力および出力ポートには,対応する検出点が備わっています.
油ポンプは,より安装されたタイプと正圧油吸収を採用する.同時にフィルター,レベル計,そしてすべての送信装置は自動的に故障を警告することができます.
機械は4つのローラープレート折りたたみの機械で,その構造は図のように示されています.上部ローラーはイニシアチブローラー,ダウンローラーとサイドローラーは駆動ローラーです.上部ローラーは固定されています.ダウンロールは上下を移動します上部ロールは機械的な動きで,下部ロールと横部ロールはプレートとロールからの摩擦によって動きます.ダウンロールとサイドロールは,ハイドロリックオイルタンクによって駆動され,引き上げ運動を行う.
上部ローラー・ベントロベアリングの転覆とリセットも水力油タンクによって駆動される.ローラー・ベアリングと油タンクは,機械フレームの左側と右側に設置されている.
|
1ターンシリンダー |
7右フレーム 8バランスシステム 9. 上部ローラー駆動装置 10ローラー駆動装置[オプション] 11サイドロールシリンダー 12ローラーシリンダー |
13下のフレーム 14サイドサポートシステム[オプション] 15トップ サポート システム[オプション] 16電気給餌 電動ロール[選択] 17液圧システム 18電子制御システム |
| 仕様 | 最大 折り前 厚さ | 最大回転厚さ | 最大回転幅 | プレート出力制限 | ローリング速度 | 上部ローラー・ダイア | ローラー・ダイアの下部 | サイドローラー・ディア | モーターパワー |
| (mm) | (mm) | (mm) | (MPA) | (m/min) | (mm) | (mm) | (mm) | (KW) | |
| HC4R-6X2000 | 6 | 6 | 2000 | 265 | 5.5 | 180 | 180 | 145 | 5.5 |
| HC4R-6X2500 | 6 | 6 | 2500 | 265 | 5 | 210 | 210 | 165 | 7.5 |
| HC4R-8X2000 | 6 | 8 | 2000 | 265 | 5 | 215 | 215 | 165 | 11 |
| HC4R-8X2500 | 6 | 8 | 2500 | 265 | 5 | 230 | 230 | 180 | 11 |
| HC4R-12X2000 | 10 | 12 | 2000 | 265 | 5 | 260 | 260 | 200 | 18.5 |
| HC4R-12X2500 | 10 | 12 | 2500 | 265 | 5 | 280 | 280 | 220 | 18.5 |
| HC4R-16X2000 | 12 | 16 | 2000 | 265 | 5 | 280 | 280 | 220 | 18.5 |
| HC4R-16X2500 | 12 | 16 | 2500 | 265 | 5 | 330 | 330 | 260 | 22 |
| HC4R-16X3200 | 12 | 16 | 3200 | 265 | 5 | 360 | 360 | 280 | 30 |
| HC4R-20X2000 | 16 | 20 | 2000 | 265 | 5 | 330 | 330 | 260 | 22 |
| HC4R-20X2500 | 16 | 20 | 2500 | 265 | 5 | 360 | 360 | 280 | 30 |
| HC4R-25X2000 | 20 | 25 | 2000 | 265 | 5 | 360 | 360 | 280 | 30 |
| HC4R-25X2500 | 20 | 25 | 2500 | 265 | 4.5 | 410 | 400 | 320 | 37 |
| HC4R-30X2000 | 25 | 30 | 2000 | 265 | 4.5 | 410 | 400 | 320 | 37 |
| HC4R-30X2500 | 25 | 30 | 2500 | 265 | 4.5 | 470 | 470 | 390 | 37 |
| HC4R-30X3000 | 25 | 30 | 3000 | 265 | 4.5 | 560 | 520 | 420 | 45 |
| HC4R-40X2500 | 35 | 40 | 2500 | 265 | 4.5 | 560 | 520 | 420 | 45 |
| HC4R-40X3000 | 35 | 40 | 3000 | 265 | 4.5 | 650 | 580 | 480 | 55 |
| HC4R-50X2000 | 40 | 50 | 2000 | 265 | 4 | 650 | 620 | 500 | 55 |
| HC4R-50X3000 | 40 | 50 | 3000 | 265 | 3.5 | 720 | 650 | 520 | 55 |
| HC4R-60X3000 | 50 | 60 | 3000 | 265 | 3.5 | 750 | 710 | 560 | 75 |
| HC4R-70X3000 | 60 | 70 | 3000 | 265 | 3 | 750 | 720 | 600 | 75 |
| HC4R-80X3000 | 70 | 80 | 3000 | 265 | 3 | 800 | 780 | 620 | 75 |
| HC4R-90X3000 | 80 | 90 | 3000 | 265 | 3 | 840 | 820 | 660 | 90 |
| HC4R-100X3000 | 85 | 100 | 3000 | 265 | 3 | 900 | 880 | 700 | 90 |
| HC4R-120X3000 | 100 | 120 | 3000 | 265 | 3 | 1020 | 980 | 800 | 132 |
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
|
|
