| MOQ: | 1 |
| 価格: | 交渉可能 |
| 標準パッケージ: | カートンボックス |
| 配達期間: | 90 日 |
| 決済方法: | L/C、T/T、D/P、D/A |
| 供給能力: | 1セット/セット 15~35日ごとに |

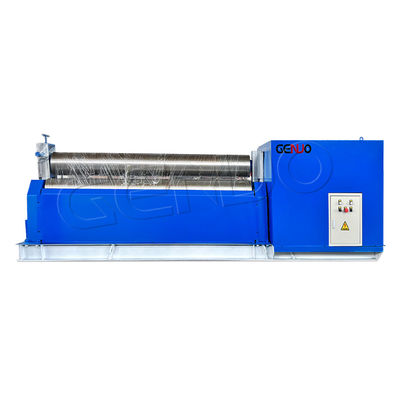

メカニカルシメトリ MS3Rシリーズ3 ローラープレートローリングマシン
MR3Rシリーズのプレートローリングマシンで,機械的な駆動があり,上部ローラーが下部ローラー2台の間を垂直に動いている3ローラー対称構造を採用しています.螺栓の駆動によって達成されるローリングが回転し,プレート材料をモントルで回転させる.
モデレーターの出力ギアと下部ロールのギアが結合する.
作業部件を取り去るとき,上部ロールは分離できます.
要求に応じて,我々は様々な種類の金属シートを折りたたむために,サイドホイールの種類をインストールすることができます.
この機械は,シンプルな構造,安定性,操作の容易さの利点があります. 高コスト性能を持つ経済的なプレート曲線機です.
注:25×2500以上の仕様では,水力転覆放出が採用されている.
• 特殊仕様をカスタマイズできます. 1000~4000mmの長さはオプションです.
| 標準装備 | 選択可能な装備 |
|---|---|
| ▲ 無線ボタンのリモコン | △ デジタルディスプレイの制御コンソール |
| ▲C45硬消し・冷却ロール | △42CrMo固体鍛造ロール |
| ▲シュナイダー&オムロン電気部品 | △横のモーター式ロール |
| ▲ 銅合金製の耐磨装置 | △断面型インレイロールリング |
| ▲ NSK 2列の自己調整ベアリング | △中央化手動潤滑 |
| ▲ 閉ざされた金属シートカバー | △カスタマイズされた色 |
|
作業ローラー
ロールは,ローリングマシンの最も重要な部品であり,その品質と性能は,サービスに直接的な影響を及ぼします
作業ロールは,高強度高品質の鋼42CrMo材料で作られ,鍛造,粗工化,冷却,テンパー,HB240 ~ 300中間周波数消化 HRC47-58 の後に仕上げJB/ZG4289-86 ロール鋼規格に従って,完全に機械的性能を保証するために,厳格にロール鋼の製造に使用されます. |
|
電気部品
シュナイダー・エレクトリック の 部品 は,機械 の 安定 し た 動作 を 保証 し ます.合理 的 な 線 の 接続 と 配置 は,故障 率 を 大幅 に 削減 し ます.液圧バルブグループの統合制御モジュールは,スライディングブロックをスムーズに正確に移動させる操作員や機械の部品は 保護をしていました
|
|
ローラー回転
ステップモーター- 惑星ギアボックス - 作業ロール
シリーズ内の3ロールの曲がりロールが特徴とするロール運動における対称的な幾何学は,最適な牽引力を保証します.上部ロールは,上下を移動することによってプレートを曲がることができます.固定下ろしロールは,前後回転によってプレートローリングを実現することができます低抵抗の上部ロールの列の自己調整ベアリングは,シートを最大限に支えるため,シートを滑らせないようにする上で重要な役割を果たします.
機械 は 三 輪 の 対称 的 な 機械 構造 です.上部 の ロール は 下部 の 2 輪 の 中央 で 上下 に 移動 し ます.ナッツ と ワーム ギア の 両方 は 駆動 の 役目 を 果たします.2つの底のロールは,主要な駆動ロールとして機能引き込みによって,トランスミッションの出力ギアと底部ロールの間に回転し,曲げプレートにトルクを提供します. シンプルな操作,便利な保守,高いコスト性能.
| メインモーター | ローラーベアリング | 電子要素 | コントロールパネル |
| メインモーターは減速器とギア駆動ロールを介して電力を回転させる. | 幅広く自己調整するベアリングにより,ロールがよりスムーズに回転します. | シュナイダー・エレクトリックは 機械を安定した動作と 長寿命に保ちます | 電動キャビネット パネルとリモコン 安全で操作が簡単 |
| モデル | プレートの最大厚さ (mm) | プレートの最大幅 (mm) | プレート出力制限 (MPa) | ローリング速度 (m/min) | ありがとう 全荷重のプレート (mm) |
上部ロールの直径 (mm) | 下のロールの直径 (mm) | 2つの下のロール間の間隔 (mm) | メインモーター (kW) |
サイズ (L×W×H) (ミリ) |
| MS3R-6X1500 | 6 | 1500 | 265 | 7.16 | 380 | 180 | 160 | 210 | 5.5 | 3310×1210×1330 |
| MS3R-6X2000 | 6 | 2000 | 265 | 7.16 | 380 | 180 | 160 | 220 | 5.5 | 3810×1210×1330 |
| MS3R-6X2500 | 6 | 2500 | 265 | 7.16 | 500 | 190 | 170 | 260 | 7.5 | 4310×1210×1330 |
| MS3R-6X3200 | 6 | 3200 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | 5200×1400×1200 |
| MS3R-8X2000 | 8 | 2000 | 265 | 7.16 | 450 | 190 | 170 | 260 | 7.5 | 3810×1210×1330 |
| MS3R-8X2500 | 8 | 2500 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | 4500×1420×1610 |
| MS3R-12X2000 | 12 | 2000 | 265 | 5 | 500 | 240 | 200 | 310 | 11 | 4050×1420×1610 |
| MS3R-12X2500 | 12 | 2500 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | 5000×1500×1300 |
| MS3R-12X3000 | 12 | 3000 | 265 | 5 | 650 | 280 | 240 | 360 | 15 | 5500×1500×1300 |
| MS3R-16X2000 | 16 | 2000 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | 4500×1500×1300 |
| MS3R-16X2500 | 16 | 2500 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | 5000×1500×1300 |
| MS3R-16X3200 | 16 | 3200 | 265 | 5 | 900 | 340 | 280 | 440 | 22 | 6300×1600×1900 |
| MS3R-20X2000 | 20 | 2000 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | 4500×1500×1300 |
| MS3R-20X2500 | 20 | 2500 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | 5600×1600×1900 |
| MS3R-25×2000 | 25 | 2000 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | 5100×1600×1900 |
| MS3R-25×2500 | 25 | 2500 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | 6000×4600×2150 |
| MS3R-30x2000 | 30 | 2000 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | 5500×1460×2150 |
| MS3R-30X2500 | 30 | 2500 | 265 | 4.34 | 1100 | 460 | 380 | 600 | 45 | 6900×2300×2800 |
| MS3R-30x3000 | 30 | 3000 | 265 | 5 | 1200 | 460 | 400 | 600 | 45 | 7400×2300×2800 |
| MS3R-30×3200 | 30 | 3200 | 265 | 5 | 1200 | 500 | 400 | 600 | 45 | 7600×2300×2800 |
| MS3R-40x2000 | 40 | 2000 | 265 | 5 | 1200 | 480 | 400 | 600 | 45 | 6400×2300×2800 |
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
|
|
