| MOQ: | 1 |
| 価格: | negotiable |
| 標準パッケージ: | カートンボックス |
| 配達期間: | 90 日 |
| 決済方法: | L/C、T/T、D/P、D/A |
| 供給能力: | 1セット/セット 15~35日ごとに |

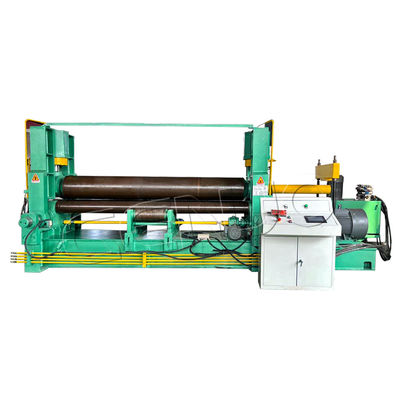

GENUO 水力ユニバーサルHU3Rシリーズ 3 ローラープレートローリングマシンはプレートの縁を前向きに曲がり,プレスを供給するためにプレスロールを回すことができます.
3つのロールの動きは,ローリングの必要に応じて位置づけられる.プレブイングと丸め (上部プレスロールは,曲げ機のように水力リフティングインデンタでプレートを曲げます.2つの側プレッシングロールは水平に相対的に移動し,形状の必要に応じて幾何学的位置を変更します.それは,高いロール精度と丸さを達成するために,CNC制御システムと協力することができます;
シートは水平に供給され,供給端は常に水平です.
3つのプレッシングロールは,コーンローリングを実現するために,コーンの幾何学的角度に応じて傾けることができます.
| 標準装備 | 選択可能な装備 |
|---|---|
| ▲ デルタ PLC NC コントローラー,スクリーンディスプレイ | △シエメンス 制御システム |
| ▲ 42CrMo 固形鍛造ロール | △中部と横の支柱 |
| ▲シュナイダー&オムロン電気部品 | △自動積載・卸載システム |
| ▲ YUKEN 液圧バルブ,NO.K シールリング | △モーター付き食卓と四角式食卓 |
| ▲ NSK 双列球状ロールベアリング | △横のモーター式ロール |
| ▲ タマガワ精密回転エンコーダー | △熱巻き用装置 |
| ▲シエメンスのメインモーター,サニーポンプ | △ 統合溶接システム |
| ▲ ペイカ・プラネタリ・リドクサー | △自動潤滑システム |
| ▲ 車輪に搭載された移動制御コンソール | △自動噴射機 |
| ▲ 中央化手動潤滑 | △ カスタマイズされた色 |
|
作業ローラー
ロールは,ローリングマシンの最も重要な部品であり,その品質と性能は,サービスに直接的な影響を及ぼします 作業ロールは,高強度高品質の鋼42CrMo材料で作られ,鍛造,粗工化,冷却,テンパー,HB240 ~ 300中間周波数消化 HRC47-58 の後に仕上げJB/ZG4289-86 ロール鋼規格に従って,完全に機械的性能を保証するために,厳格にロール鋼の製造に使用されます. |
|
電気部品
ドイツ シエメンスの電気部品は,機械の安定した動作を保証します.合理的なライン接続と配置は,故障率を大幅に削減します.液圧バルブグループの統合制御モジュールは,スライディングブロックをスムーズに正確に移動させる操作員や機械の部品は 保護をしていました
|
|
CNC制御システム
シエメンスのCNC制御とPLCのおかげで 優れたHMI操作インターフェースで 曲がり機を自由に動かせますSIEMENS スマートラインは,制御システムで機械の動作を監視するためのユーザー向けのフレンドリーなインターフェースを提供します.
GENUO ローリングマシンには,特別な独立操作パネルと自動ローリングプログラムがあり,一ボタンの操作を実現できます.この機械は,自動的にローリングと形成することができます.
強力なデータストレージとリコール機能 自動ロールの詳細な仕様のための何百ものプログラムこのシステムは,手動操作プログラムと互換性があり,必要に応じて手動操作することができます..
同時に,設定ソフトウェアは,公式管理,セキュリティレベル管理,言語管理など,さまざまな機能をユーザーに提供します.
水力系
各オイル回路は,圧力を制御するために2つのリレフバイブで路由されます.各オイル回路の最大設定圧力は25MPaです.これは主にメインシリンダーの圧力を制御します.そして,もう一方のリレフバルブが 16 MPa に設定されています.主に転覆シリンダーとバランスシリンダーの圧力を制御するために,各移動作業ロールの両端にある主要なオイルシリンダーの同期精度を確保するために,高精度の移動センサーが左側と右側のラックと傾斜フレームに設置されています.圧感センサーを介して,マイクロコンピュータ制御システムは,主要油筒ピストンの動きを検出し,調整し,両作業ロール端の精度を達成します.
私たちの水力システムの利点:
a. 独特の前放出技術が採用され,効果的に水力ショックを回避し,寿命を改善
パイプラインとシール
液圧部品は,日本YUKENとNO.Kブランド,高品質のパーツを採用して,
水力システムの安定性
液圧システムの各入力および出力ポートには,対応する検出点が備わっています.
油ポンプは,より安装されたタイプと正圧油吸収を採用する.同時にフィルター,レベル計,そしてすべての送信装置は自動的に故障を警告することができます.
機械のサポートロールは,床と厚いプレート材料が完全なシリンダーを形成するように,下のロールの下部にインストールされています.高精度前折り縁のような多機能の折り畳みプロセスシンプルなデジタル制御で 特殊な曲線です
| 液圧エレメントは,輸入高品質の製品を選択し,液圧システムの安定性を保証します. | トランスミッションは,強力なモーター,ギアボックス,その他の配件で構成されています. | 解き放題装置:完成したフェルルを簡単に取り除くための水力式落下端. | トップロールはドラムの形に設計されています 金属材料を完璧なシリンダーに折り曲げます |
| モデル | プレートの最大厚さ (mm) | プレートの最大幅 (mm) | 折り直す前の最大厚さ (mm) | プレート出力制限 (MPa) | 上部ロール直径 (mm) | ローラーの下方直径 (mm) | モーター電源 (kW) | 尺寸 (L×W×H) |
| HU3R-6X2000 | 6 | 2000 | 4 | 245 | 180 | 180 | 5.5 | 4010×1410×1530 |
| HU3R-6X2500 | 6 | 2500 | 4 | 245 | 190 | 190 | 7.5 | 4510×1410×1530 |
| HU3R-8X2000 | 8 | 2000 | 6 | 245 | 190 | 190 | 7.5 | 4010×1410×1530 |
| HU3R-8X2500 | 8 | 2500 | 6 | 245 | 240 | 220 | 11 | 4700×1620×1810 |
| HU3R-8X3200 | 8 | 3200 | 6 | 245 | 260 | 250 | 15 | 5500×1620×1810 |
| HU3R-12X2000 | 12 | 2000 | 8 | 245 | 240 | 220 | 11 | 4250×1620×1810 |
| HU3R-12X2500 | 12 | 2500 | 8 | 245 | 260 | 230 | 15 | 5200×1700×1500 |
| HU3R-12X3200 | 12 | 3200 | 8 | 245 | 280 | 260 | 22 | 5700×1700×1500 |
| HU3R-16X2500 | 16 | 2500 | 12 | 245 | 280 | 260 | 22 | 5200×1700×1500 |
| HU3R-16X3200 | 16 | 3200 | 12 | 245 | 360 | 340 | 30 | 6500×1800×2100 |
| HU3R-20X2000 | 20 | 2000 | 16 | 245 | 280 | 270 | 22 | 4700×1700×1500 |
| HU3R-20X2500 | 20 | 2500 | 16 | 245 | 340 | 310 | 30 | 5800×1800×2100 |
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
|
|
